PM2J PM3J 绝缘监测单元常见故障处理方法

发布日期:2019年08月10日    浏览次数:366

   PM2J/PM3J绝缘监测单元出现母线差压报警。当Power'sun-M4显示PM2J/PM3J的母线差压报警时,要确定是不是检测值超过设定值范围,有母线不平衡或绝缘检测单元故障,首先查看Power'sun-M4/PM4“系统设置/绝缘检测设置/差压报警”是否正确(如220V系统,则设为50V)然后用万用表分别测量PM2J/PM3J的母线正、负对地电压是否与Power'sun-M4绝缘信息显示一致。如不一致,需要检查该PM2J/PM3J绝缘监测单元电压采集端口J1是否正确、牢固且可以通过调节该单元的电位器,使显示值与实际值一致,如无法调节一致,可联系华科电源维修此PM2J/PM3J绝缘监测单元;如PM2J/PM3J绝缘监测单元的显示值与实际值一致,需查看ower'sun-M4“信息查询/绝缘检测”显示的接地支路,待支路接地排除后PM2J/PM3J绝缘监测单元的差压报警才会消失。


   PM2J/PM3J绝缘监测单元出现母线绝缘故障。母线绝缘故障主要表现为主监控不显示各个支路对地电阻值,原因可能是PM2J/PM3J绝缘监测单元检测值超过设定范围值,母线绝缘差或绝缘检测单元故障。

  PM2J/PM3J绝缘监测单元报母线绝缘故障时,检查所报支路的PM2J/PM3J绝缘监测单元是否良好,如支路绝缘不好,则改善支路绝缘,所报故障才会消除,如绝缘良好则需做如下操作。首先测量PM2J/PM3J绝缘监测单元的母线对地电压是否与Power'sun-M4/PM4主监控显示值一致;第二步检查PM2J/PM3J绝缘监测单元的电压采集是否正确,检查PM2J/PM3J绝缘监测单元的接线是否正确牢固;第三步检查PM2J/PM3J绝缘监测单元±12V电源是否正常,如电压太低时需外加±12V电源以给传感器供电;第四步检查相应PM2J/PM3J绝缘监测单元的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围,需更换该支路传感器;如果以上均正常可联系华科电源维修PM2J/PM3J绝缘监测单元。


   PM2J/PM3J绝缘监测单元出现误报或漏报支路情况。主要表现为Power'sun-M4/PM4显示各个支路与实际不对应。可能的原因主要是信号采集不对,PM2J/PM3J绝缘监测单元功率不够或PM2J/PM3J绝缘检测单元故障。第一步检查PM2J/PM3J绝缘监测单元±12V电源是否正常,一般不低于10.5V。如电压太低,需逐个拔掉PM2J/PM3J绝缘监测单元上的支路传感器端口,如拔掉PM2J/PM3J绝缘监测单元上的其中一个12V电压恢复正常,则更换该支路传感器;如逐个试验后电压仍异常,可与华科电源联系维修PM2J/PM3J绝缘监测单元。然后检查PM2J/PM3J绝缘监测单元的拨码开关位置是否正确,通常设置如下:

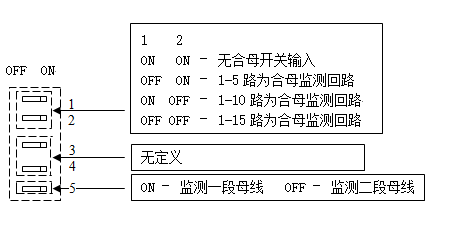

pm2j的sw1设置

第二步测量所报支路的传感器PM2J/PM3J绝缘监测单元接线是否正确、牢固(1— +12V,2— -12V,3—输出,4—GND);

第三步检查相应PM2J/PM3J绝缘监测单元的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围,需更换该支路传感器。如果以上都正常可联系华科电源维修此PM2J/PM3J绝缘监测单元。


   PM2J/PM3J绝缘监测单元报通讯故障,Power'sun-M4/PM4主监控报绝缘检测通讯故障,主要是由于Power'sun-M4/PM4主监控未检测到数据,或地址错误。可按以下步骤处理,第一步检查该PM2J/PM3J绝缘监测单元工作电源端口的工作电压是否正常(90-320V)。如无工作电压,需检查PM2J/PM3J绝缘监测单元接线是否正确、牢固。第二步PM2J/PM3J绝缘监测单元工作灯闪烁是否正常(正常是间断闪亮)。如PM2J/PM3J绝缘监测单元工作异常,需重新插拔其工作电源。第三步检查PM2J/PM3J绝缘监测单元±12V电源是否正常,一般不低于10.5V。如电压太低,需逐个拔掉支路传感器端口,如拔掉其中一个之后12V电压恢复正常,则需更换该支路传感器;如逐个试验后电压仍异常,可与华科电源联系更换此PM2J/PM3J绝缘监测单元。第四眇 检查该PM2J/PM3J绝缘监测单元与Power'sun-M4/PM4主监控的485接口接线是否正确、牢固。以上均正常则该PM2J/PM3J绝缘监测单元故障,可联系华科电源维修。
