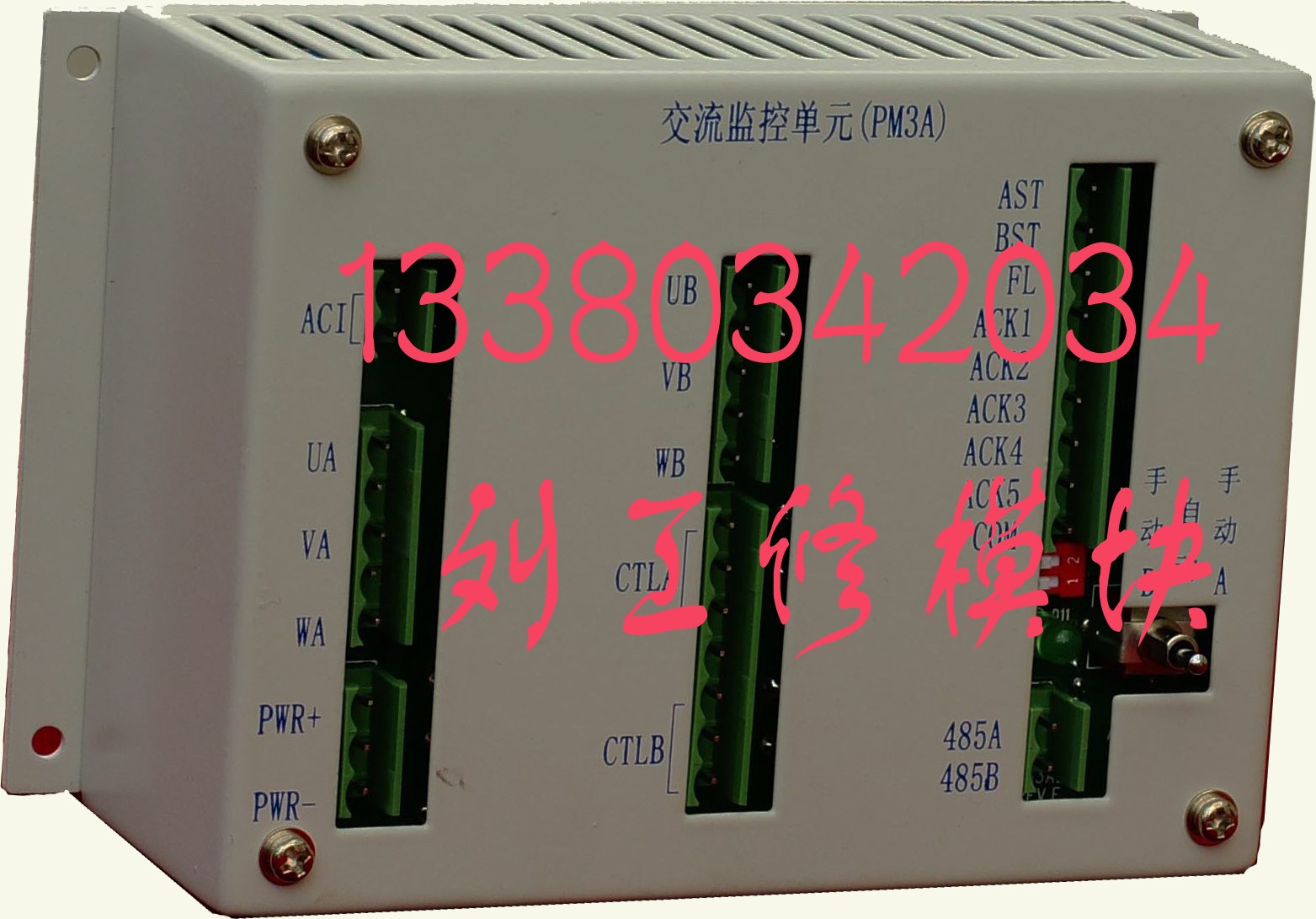

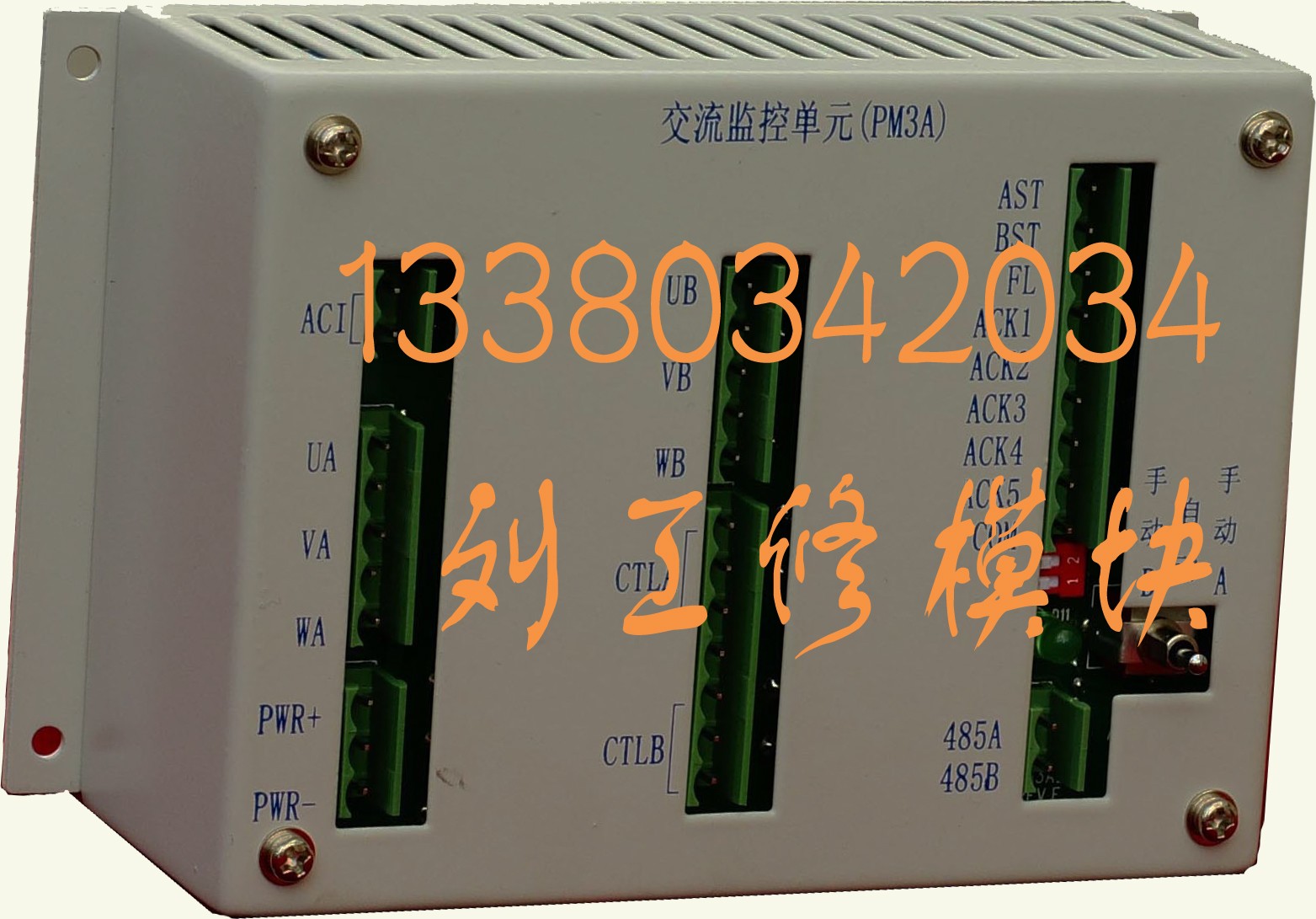

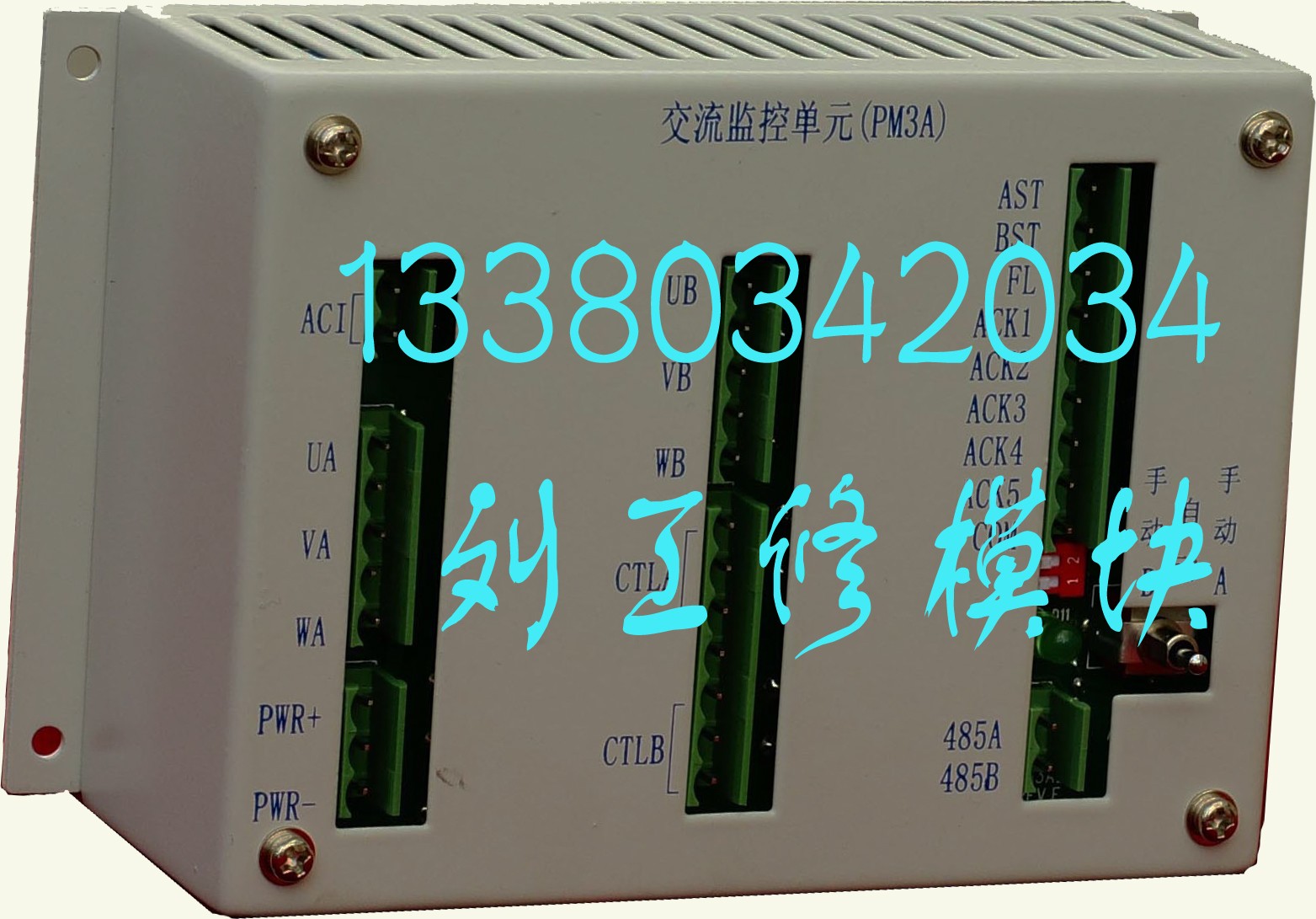

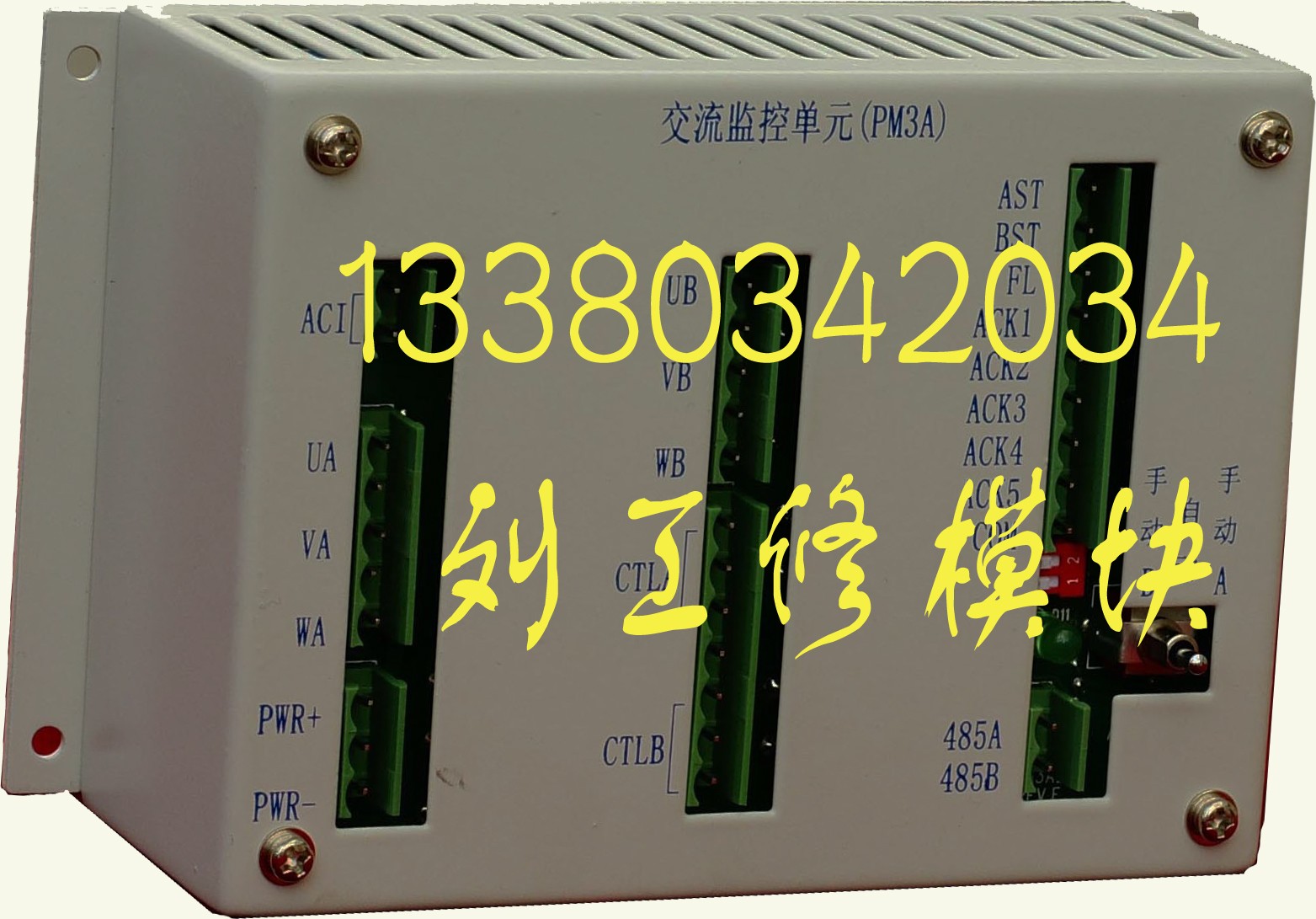

PM3A交流监控单元接口说明

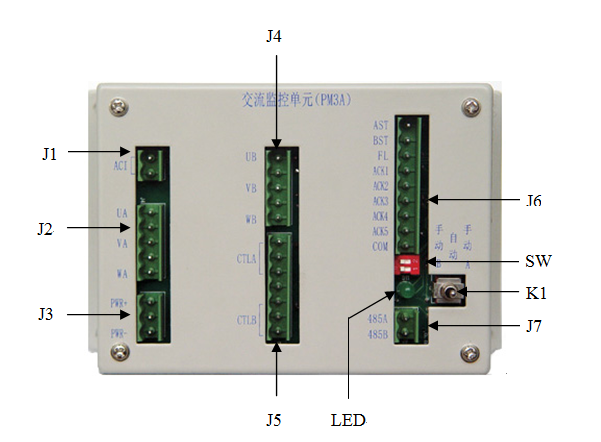

接口序号接口定义 接口说明
J1 交流电流 1、2—交流互感器电流输入
J2 一路交流电压 1－A相电压输入；３－B相电压输入
５－C相电压输入
J3 监控供电 1－电源正，2—空，3—电源负
输入电压（80VDC－320VDC）
J4 二路交流电压１－A相电压输入；3—B相电压输入
5－C相电压输入
J5 交流接触器控制 1、3— 一路交流接触器控制
5、7— 二路交流接触器控制
J6 状态量 1、一路接触器状态；2、二路接触器状态
3、防雷状态，4－8、交流开关状态
9、状态量测量公共端
LED 指示灯 工作指示灯（闪烁工作正常）
J7 RS485 1—RS485A ， 2—RS485B
SW 单元设置 设置监控单元地址
K1 工作模式 左-强制2路，中-自动，右-强制1路
PM3A的J2、J4和J5上有交流电压，维修时要先切断两路交流输入后方可进行，以确保安全。
PM3A的J3上有直流高压，维修操作时应注意安全。
开关量监测要求输入为常开无源接点。
PM3A交流电流检测使用50A/5A 交流互感器，输出直接接入测量端。
