开关电源维修

充电模块K4B20A功能说明

查看次数:2413

添加时间:2015-11-18

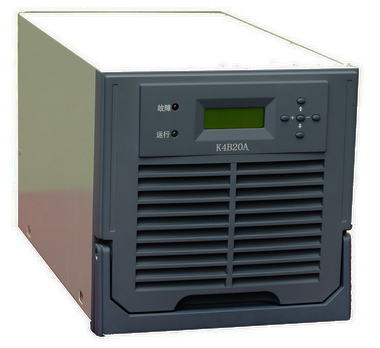

产品编号: K4B20A

K4B20A整流模块功能说明

维修时间:天

  • 商品介绍

 K4B20A整流模块功能说明

 K4B20A具有输出过压保护

输出电压过高对用电设备会造成灾难性事故,为杜绝此类情况发生,K4B20A模块内有过压保护电路,出现过压后电源自动锁定,K4B20A模块上相应故障指示灯亮,并发出声光报警,故障的K4B20A模块自动退出工作;过压保护点设为300V±2V。



K4B20A具有 输出限流保护

K4B20A电源模块的输出功率受到限制,输出电流不能无限增大,因此每个K4B20A模块输出电流最大限制为额定输出电流的1.05倍,如果超负荷,模块自动调低输出电压以保护。

K4B20A具有 短路保护

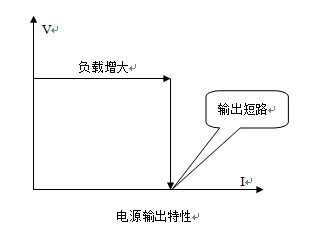

K4B20A模块输出特性如下图,输出短路时电源在瞬间把输出电压拉低到零,限制短路电流在限流点之下,此时电源输出功率很小,以达到保护电源的目的。电源可长期工作在短路状态,不会损坏,排除故障后电源可自动恢复工作。






并联保护1

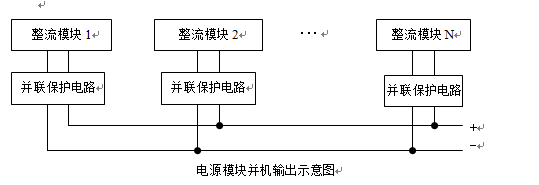

每个K4B20A模块内部均有并联保护电路,绝对保证故障模块自动退出系统,而不影响其它正常模块工作。K4B20A模块并机输出示意图如下图所示。

2

K4B20A具有过温保护

过温保护主要是保护大功率变流器件,这些器件的结温和电流过载能力均有安全极限值,正常工作情况下,系统设计留有足够余量,在一些特殊环境下,如环境温度过高、风机停转等情况下,K4B20A模块检测散热器温度超过85℃时自动关机保护,温度降低到70℃时电源自动启动。

K4B20A具有过流保护

过流保护主要保护大功率变流器件,在变流的每一个周期,如果通过电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。过流保护可自动恢复。


K4B20A具有测量功能

测量K4B20A电源模块输出电压和电流以及模块的工作状态,并通过LCD显示,使用者可以直观方便的了解模块和系统工作状态。


K4B20A具有故障报警功能

K4B20A出现故障时模块会发出声光报警,同时LCD上显示故障信息,用户能方便的对模块故障定位,便于及时排除故障。


K4B20A具有设置功能

输出电压设置

通过LCD和按键设置K4B20A电源模块的输出电压;根据设置的模块工作母线、充电状态、浮充电压、均充电压、控母输出电压等参数确定电源的输出电压。

无级限流

限流点通过LCD和按键设置电源输出限流。


K4B20A具有校准功能

 电压测量校准

通过LCD和按键校准模块输出电压测量;操作方法见“电源操作说明”。

 电流测量校准

通过LCD和按键校准模块输出电流测量;操作方法见“电源操作说明”。

输出电压控制校准

通过LCD和按键校准模块输出电压控制;操作方法见“电源操作说明”。


K4B20A具有电池管理功能

在“充电”方式下工作,电流持续10秒超过设置限流值90%自动转换为均充工作模式;电流小于设置限流值10%自动转换为浮充工作,如果均充电时间超过16小时,无论电流大小,强制转换为浮充工作方式。


K4B20A模块校准

K4B20A模块技术特色
