开关电源维修

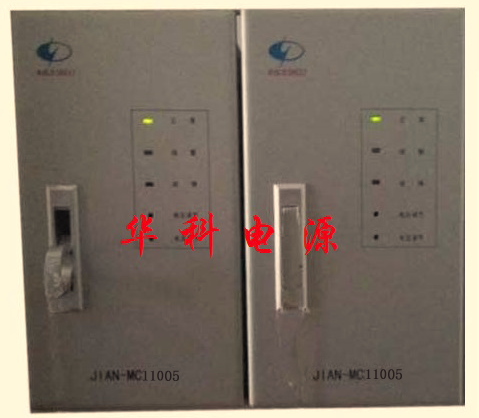

JIAN-MC11005模块维修

查看次数:3647

添加时间:2015-10-09

产品编号:JIAN-MC11005

JIAN-MC11005调试前注意事项

维修时间:天

  • 商品介绍

JIAN-MC11005调试前注意事项:

a:JIAN-MC11005模块具有良好的外控输出电流电压线性,且脱离监控也能正常工作保持系统浮充状态。


b:JIAN-MC11005模块输出电压调节范围:

   S型模块--外控电压在1.0V以上有效。外控电压和输出电压有如下关系:

    Δ1V对应30V即 1V对应185V、2V对应215V、3V对应245V 、4V对应275V、5V对应305V


c:JIAN-MC11005模块外控输出电流范围。

         当外控电压大于1V时有效,外控电压和最大输出电流有如下对应关系:

      Δ1V控制电压对应额定电流的20%。


例如:对于10A模块MC22010,电流控制口加控制电压1V时,该模块最大输出电流2A,当电流控制口加控制电压2V时,模块最大可输出4A电流。

    实际输出电流决定于电压和负荷的情况,此处调节的仅是输出电流的最大值。


JIAN-MC11005模块的调试

由于JIAN-MC11005具有上述特点,所以模块JIAN-MC11005可适应于开环和闭环的控制方式:

a:如果是闭环监控微机,通过监控设置均、浮充电压及充电电流等,启动监控微机,合上三相电源,看均、浮充电压是否正常。设置充电电流投入负载,看能否在预定的电流下工作,其余各项依次类推。


b:如果是开环控制,确定相应电压电流与外控电压关系。假设浮充243V均充254V,那么监控微机模拟输出控制电压分别设置为2.933V及3.3V(S型),就能达到均、浮充的目的。电流控制依次类推。


   c:均流不平衡

     当输出电流大于2 % IMAX时,各模块均流不平衡度5%
