JIAN-MC11010输出端子定义

维修时间:天

  • 商品介绍

JIAN-MC11010输出端子定义

mc11010模块端子输出信号

1. 10:为JIAN-MC11010外部调流输入端口

在1、10脚外加1~5V电压,1脚接正极,10脚接负极,通过整定此电压,可以限制总输出电流,具有外部整定电流的功能。注:此时前面板电流整定电位器I-ADJ应设定为最大。

单模块:(以220V/10A模块为例)

当输入电压为1V时,对应输出电流最大为2A;输入电压为2V时,输出电流最大为4A;以此类推,当输入电压为5V时,输出电流最大为10A。

多模块并联:

当N个模块并联时,其相应输出电流为单模块电流的N倍。即:2个模块并联时,当输入电压为1V,对应输出电流最大为4A;输入电压为5V,输出电流最大为20A。

2. 13:为JIAN-MC11010外部调压输入端口

在5、13脚外加1~5V电压,5脚接正极,13脚接负极,通过整定此电压,可调节总输出电压。

通过5、13脚的外部调节电压低于起控点时,此电压调节不起作用,此时JIAN-MC11010模块的输出电压可由前面板的U-ADJ设定;

通过5、13脚的外部调压电压高于起控点时,输出电压由此5、13脚的控制电压调节。此时前面板的U-ADJ整定不起作用;

3. 14:为外部关机端,当从外部将6、14脚短接时,模块JIAN-MC11010关机,断开后,自动开机;

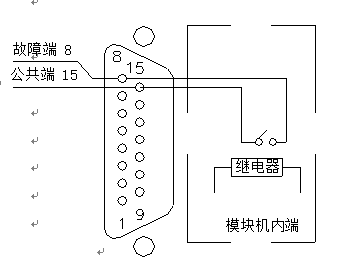

4. 8、15脚:为模块故障信号输出端;输出接点容量为DC24V,0.2A。

5. 9脚:为均流并接端,连接后模块JIAN-MC11010借此自行均流,用户不须考虑此二引脚

6. 4、11、12脚:为空脚。
